Konstruktion
CAD-Konstruktion für Werkzeugbau, Verpackungstechnik und Vorrichtungsbau
Wir entwickeln fertigungsgerechte Konstruktionen für Werkzeuge, Vorrichtungen und technische Bauteile. Der Schwerpunkt liegt auf Thermoformwerkzeugen, Papierblistern, Doppelkartenblistern, Siegelwerkzeugen und individuellen Lösungen für industrielle Anwendungen.
Durch die direkte Verbindung von Konstruktion und Fertigung in einem Haus entstehen praxisnahe Lösungen, die nicht nur technisch durchdacht, sondern auch wirtschaftlich herstellbar sind.
Durchdachte Konstruktion als Grundlage für präzise Fertigung
Eine gute Konstruktion entscheidet maßgeblich darüber, ob ein Werkzeug, eine Vorrichtung oder ein Bauteil später zuverlässig funktioniert und wirtschaftlich gefertigt werden kann. Deshalb betrachten wir Konstruktion nicht isoliert, sondern immer im Zusammenhang mit der späteren Bearbeitung, Montage und Anwendung.
Bei WDS Werkzeugbau verbinden wir moderne CAD-Konstruktion mit praktischer Erfahrung aus der eigenen Fertigung. Bereits während der Ausarbeitung achten wir auf Bearbeitbarkeit, Materialauswahl, Stabilität, Passgenauigkeit, Spannmöglichkeiten und eine sinnvolle Umsetzung in der CNC-Fertigung.
So entstehen technische Lösungen, die auf die jeweilige Aufgabe abgestimmt sind – von der ersten Idee über das CAD-Modell bis zum fertigen Bauteil oder Werkzeug.
Konstruktion und Fertigung aus einem Haus
Ein großer Vorteil liegt in der engen Abstimmung zwischen Konstruktion und Werkstatt. Technische Details können direkt geprüft, Änderungen schnell umgesetzt und Fertigungsaspekte frühzeitig berücksichtigt werden.
Dadurch reduzieren sich Abstimmungsaufwand, Korrekturschleifen und unnötige Verzögerungen. Gerade bei Werkzeugen, Vorrichtungen und Sonderlösungen ist dieser direkte Austausch ein wichtiger Faktor für eine zuverlässige und wirtschaftliche Umsetzung.
Was wir für Sie konstruieren
Wir übernehmen die Konstruktion für unterschiedliche industrielle Anwendungen – in der Regel in Verbindung mit der anschließenden Fertigung im eigenen Haus. Reine Konstruktionsarbeiten sind in Ausnahmefällen ebenfalls möglich.

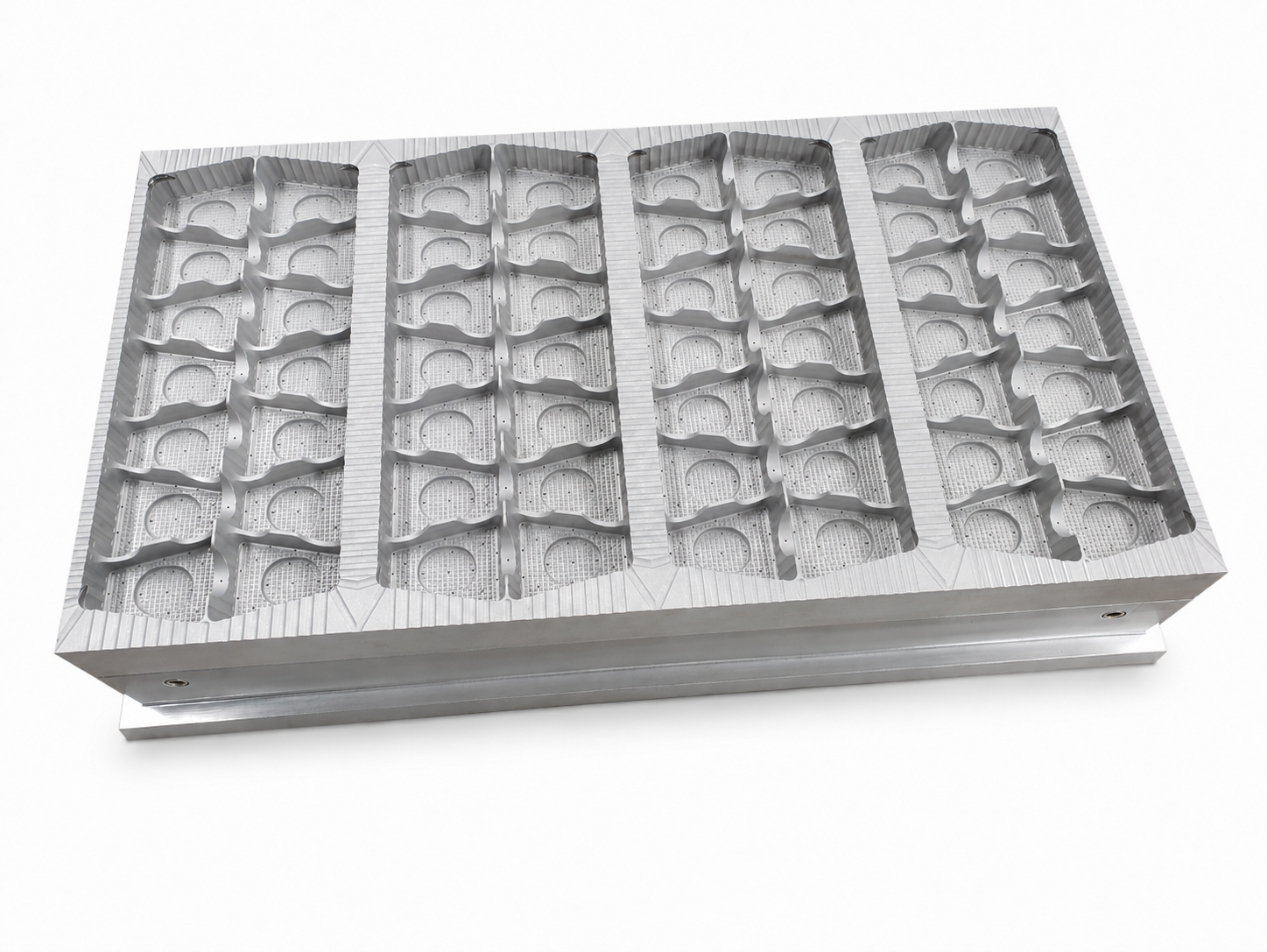

Thermoformwerkzeuge
Wir konstruieren Thermoformwerkzeuge für Verpackungsanwendungen und berücksichtigen dabei Produktgeometrie, Materialverhalten, Entformung, Radiengestaltung und die spätere Fertigung im eigenen Haus.
Papier- und Doppelkartenblister
Ein besonderer Schwerpunkt liegt auf Werkzeugen für Papierblister und Doppelkartenblister. Dabei entwickeln wir Lösungen, die auf Verpackungsmaterial, Produktform und vorhandene Anlagen abgestimmt sind.
Siegelwerkzeuge
Wir konstruieren Werkzeuge für Siegelprozesse und Verpackungsanwendungen. Dabei achten wir auf eine saubere Werkzeugauslegung, präzise Positionierung und eine zuverlässige Funktion im späteren Einsatz.
Vorrichtungen und Aufnahmen
Für Fertigung, Montage oder technische Abläufe entwickeln wir individuelle Vorrichtungen, Aufnahmen und Hilfsmittel, die genau auf die jeweilige Anwendung abgestimmt sind.
Nachkonstruktion
Auch bestehende Bauteile, Musterteile, technische Zeichnungen oder Fotos können als Grundlage für eine neue Konstruktion dienen. Bei Bedarf unterstützen 3D-Scan und Vermessung die digitale Erfassung vorhandener Geometrien.
CAD/CAM-Vorbereitung
Die Konstruktion erfolgt mit Blick auf die spätere Fertigung. Durch die Vorbereitung mit Mastercam können CNC-Bearbeitung, Spannmöglichkeiten und Fertigungsstrategie frühzeitig berücksichtigt werden.
Konstruktion für Thermoformwerkzeuge, Papierblister und Doppelkartenblister
Ein besonderer Schwerpunkt unserer Arbeit liegt auf Werkzeugen und Lösungen für die Verpackungsindustrie. Dazu gehören insbesondere Thermoformwerkzeuge, Werkzeuge für Papierblister, Doppelkartenblister sowie Siegelwerkzeuge für unterschiedliche Verpackungsanwendungen.
Gerade bei Verpackungswerkzeugen müssen viele Faktoren zusammenspielen: Produktgeometrie, Verpackungsmaterial, Maschinenumgebung, Werkzeugaufbau, Formbarkeit, Radien und spätere Fertigung. Diese Punkte berücksichtigen wir bereits während der Konstruktion.
Je nach Aufgabenstellung entwickeln wir Werkzeuge und technische Lösungen für Blisterverpackungen, Verpackungsprozesse, Vorrichtungen und produktbezogene Sonderanwendungen.
- Produktgeometrie und Verpackungsaufbau
- Formbarkeit des eingesetzten Materials
- Radien, Konturen und Entformung
- Werkzeugaufbau und Funktion
- Passgenauigkeit und Positionierung
- Materialeinsatz und Wirtschaftlichkeit
- Abstimmung auf vorhandene Maschinen oder Anlagen
- spätere CNC-Bearbeitung und Montage
Durch die Kombination aus Konstruktion, Werkzeugbau und Fertigung können wir technische Lösungen entwickeln, die auf das Produkt, die Verpackung und die jeweiligen Produktionsanforderungen abgestimmt sind.
Von der Konstruktion bis zur Fertigungsvorbereitung
Für die CAD-Konstruktion arbeiten wir mit SolidWorks. Die anschließende Fertigungsvorbereitung und CAM-Programmierung erfolgt mit Mastercam.
Dadurch lassen sich Konstruktion und CNC-Bearbeitung eng miteinander verbinden. Bereits bei der Auslegung eines Bauteils oder Werkzeugs wird berücksichtigt, wie es später gespannt, bearbeitet und montiert werden kann.
Das ist besonders bei komplexen Werkzeugen, Vorrichtungen und Einzelteilen wichtig, da die spätere Fertigung nicht erst am Ende betrachtet wird, sondern von Anfang an in die Konstruktion einfließt.
SolidWorks
Mit SolidWorks erstellen wir 3D-Modelle, Baugruppen und technische Zeichnungen. So können Bauteile, Werkzeuge und Vorrichtungen konstruktiv ausgearbeitet, geprüft und bei Bedarf angepasst werden.
Mastercam
Mit Mastercam bereiten wir die CNC-Fertigung vor. Die CAM-Programmierung ermöglicht eine fertigungsgerechte Umsetzung der konstruierten Bauteile und unterstützt eine präzise und wirtschaftliche Bearbeitung.
CAD-Konstruktion und CAM-Vorbereitung greifen bei uns direkt ineinander.
Ergänzende Verfahren für Konstruktion und Entwicklung
Je nach Aufgabenstellung nutzen wir ergänzend auch 3D-Scan und 3D-Druck, um technische Details schneller erfassen, prüfen oder abstimmen zu können. Diese Verfahren unterstützen uns vor allem bei der Konstruktion, Nachkonstruktion, Bemusterung und technischen Entwicklung.
Ein 3D-Scan kann hilfreich sein, wenn vorhandene Bauteile, Musterteile oder bestehende Geometrien digital erfasst und als Grundlage für eine weitere Konstruktion genutzt werden sollen. So lassen sich Konturen, Anschlussbereiche und Geometrien besser beurteilen und in die technische Ausarbeitung einbeziehen.
Der 3D-Druck kann bei Bedarf eingesetzt werden, um Muster, Funktionsmodelle oder Hilfsteile schnell herzustellen. Dadurch lassen sich Geometrien, Einbausituationen oder Funktionsprinzipien frühzeitig prüfen, bevor die spätere Fertigung in Metall oder einem anderen Werkstoff erfolgt.
Der Schwerpunkt liegt dabei nicht auf Serienfertigung im 3D-Druck, sondern auf der sinnvollen Unterstützung von Konstruktion, Vorrichtungsbau, Prototypenbau und Werkzeugbau.
Typische Einsatzbereiche
- digitale Erfassung vorhandener Musterteile oder Bauteile
- Unterstützung bei der Nachkonstruktion
- Prüfung von Geometrien und Einbausituationen
- Erstellung einfacher Funktionsmuster
- schnelle Bemusterung technischer Details
- Abstimmung von Vorrichtungen, Aufnahmen oder Bauteilen
- Unterstützung bei Prototypen und Entwicklungsprojekten
Welche Daten und Unterlagen wir verarbeiten können
Wir können gängige Dateiformate verarbeiten, die mit SolidWorks und Mastercam geöffnet und weiterbearbeitet werden können. Zusätzlich arbeiten wir auch mit technischen Zeichnungen, Skizzen, Fotos, vorhandenen Bauteilen oder Musterteilen.
Für eine erste Einschätzung müssen nicht immer vollständige CAD-Daten vorliegen. Häufig reicht bereits eine vorhandene Zeichnung, ein Musterteil oder eine Beschreibung der Aufgabenstellung, um die nächsten Schritte abzustimmen
Für Ihre Anfrage hilfreich
Bitte senden Sie uns, soweit vorhanden:
Von der Idee bis zum fertigen Werkzeug
Viele Projekte beginnen mit einer Idee, einem Musterteil, einer bestehenden Verpackung, einer technischen Zeichnung oder einer konkreten Aufgabenstellung aus der Produktion. Daraus entwickeln wir eine fertigungsgerechte Lösung, die anschließend im eigenen Haus umgesetzt werden kann.
Der typische Ablauf:
01
Anfrage
Sie senden uns Zeichnungen, CAD-Daten oder Musterteile.
02
Prüfung
Wir bewerten Machbarkeit, Aufwand und technische Anforderungen.
03
Konstruktion
Wir erstellen oder optimieren die Konstruktion für Funktion und Fertigung.
04
Abstimmung
Details werden direkt mit Ihnen abgestimmt und bei Bedarf angepasst.
05
Fertigung
Das Werkzeug oder Bauteil wird bei uns im eigenen Haus gefertigt.
06
Übergabe
Nach Prüfung, Montage und finaler Kontrolle erfolgt die Übergabe.
Ihre Vorteile bei WDS Werkzeugbau:
Für Werkzeuge, Vorrichtungen und Sonderlösungen
Unsere Konstruktionsleistungen richten sich an Unternehmen, die individuelle Werkzeuge, Vorrichtungen oder technische Bauteile benötigen. Dazu gehören insbesondere Anwendungen in der Verpackungstechnik, im Werkzeugbau, im Vorrichtungsbau, in der industriellen Fertigung und in Bereichen, in denen Blisterverpackungen oder individuelle Hilfsmittel benötigt werden.
Ob neues Werkzeug, Anpassung eines bestehenden Bauteils, Nachkonstruktion eines Musterteils oder Entwicklung einer individuellen Vorrichtung – wir unterstützen Sie von der technischen Ausarbeitung bis zur fertigen Umsetzung.
Sie benötigen Unterstützung bei Konstruktion und Fertigung?
Senden Sie uns gerne Ihre Zeichnung, CAD-Daten, Musterteile, Fotos oder eine kurze Beschreibung Ihrer Aufgabenstellung. Wir prüfen Ihre Anfrage und stimmen die nächsten Schritte persönlich mit Ihnen ab.
Durch die Verbindung von Konstruktion und Fertigung in einem Haus können wir technische Anforderungen direkt bewerten und Lösungen praxisnah umsetzen.
